Wie kann ich in einer Abbildung zwei Bilder nebeneinander setzen?

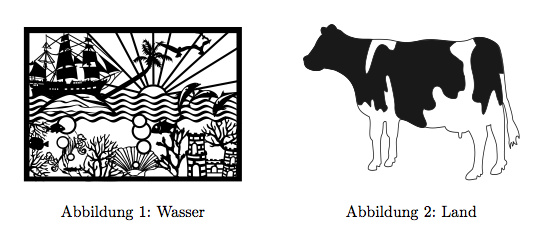

Man kann zum Beispiel zwei »minipage«-Umgebungen verwenden, wobei man dann auch mit deren optionalem Argument die Ausrichtung der beiden Bilder angeben kann:

\documentclass[ngerman]{article}
\usepackage{babel}
\usepackage[T1]{fontenc}
\usepackage[utf8]{luainputenc}
\usepackage{graphicx}
\begin{document}

\begin{figure}
   \begin{minipage}[b]{.4\linewidth} % [b] => Ausrichtung an \caption
      \includegraphics[width=\linewidth]{ozean}
      \caption{Wasser}
   \end{minipage}
   \hspace{.1\linewidth}% Abstand zwischen Bilder
   \begin{minipage}[b]{.4\linewidth} % [b] => Ausrichtung an \caption
      \includegraphics[width=\linewidth]{cow}
      \caption{Land}
   \end{minipage}
\end{figure}
\end{document}

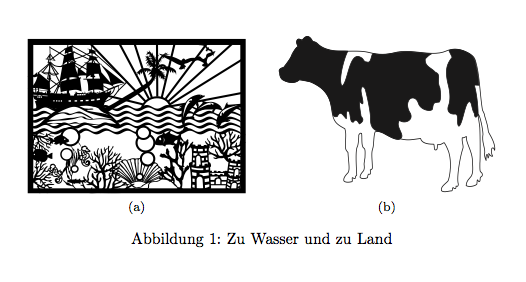

Ein sehr viel bequemerer Weg, um mehrere zusammengehörende Abbildungen oder Tafeln in einer Float-Umgebung zu setzen, bietet das Paket subfig (das ist der Nachfolger des Pakets subfigure). Hierzu stellt das Paket unter anderem die Anweisung \subfloat zur Verfügung. Die Formatierung der Einzelabbildungen läßt sich sehr leicht anpassen.

\documentclass[ngerman]{article}
\usepackage{babel}
\usepackage[T1]{fontenc}
\usepackage[utf8]{luainputenc}
\usepackage{graphicx}
\usepackage{subfig}
\begin{document}

\begin{figure}%
  \centering
  \subfloat[][]{\includegraphics[width=0.4\linewidth]{ozean}}%
  \qquad
  \subfloat[][]{\includegraphics[width=0.4\linewidth]{cow}}%
  \caption{Zu Wasser und zu Land}%
\end{figure}
\end{document}
